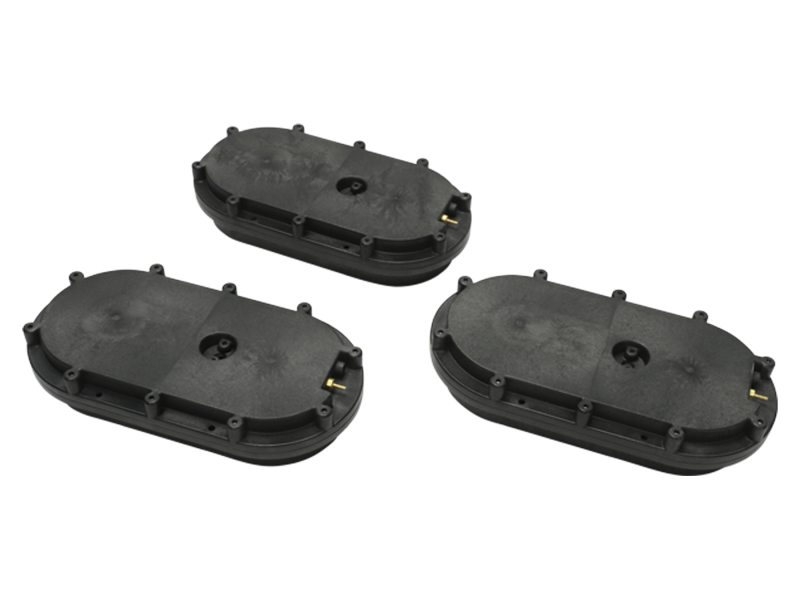

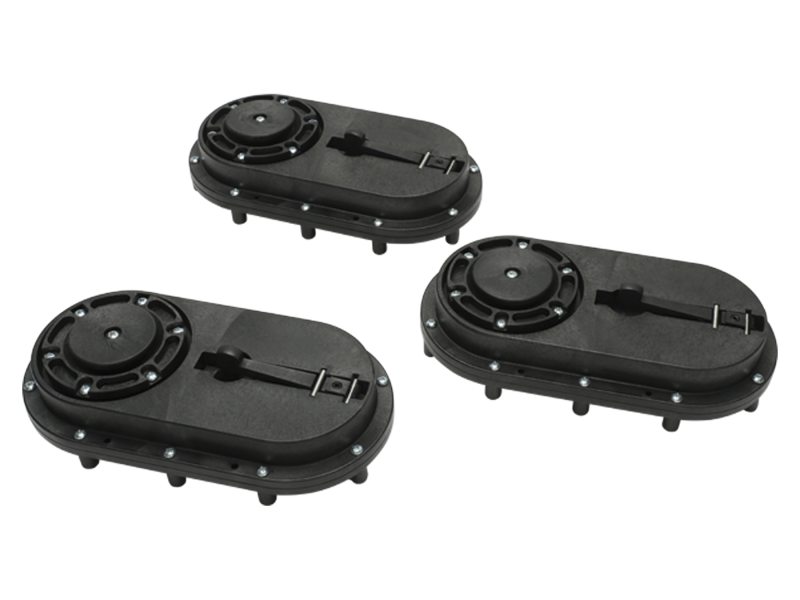

Pneumatic Isolator Set, Compact, Self-Leveling, Set of 3

The CM-225-3 Isolator System includes (3) isolators providing excellent pneumatic vibration isolation for platform loads up to 168 lbs. Featuring our unique Stabilizer™ hybrid chamber design, these isolators offer the largest compliance volume, and therefore the best vertical isolation of any compact isolators. The extremely low profile design allows integration into a large variety of small machines. Automatic releveling maintains platform stability.
Specifications
- Isolator Height50.8 mm
- Load Capacity per Isolator27 kg
- Number of Isolators3
- Self CenteringYes
- Releveling Accuracy0.6 mm
- Horizontal Isolation, Resonance3.6 Hz
- Horizontal Amplification at Resonance10 dB
- Horizontal Isolation, 10 Hz80%
- Vertical Isolation, Resonance3.2 Hz
- Vertical Amplification at Resonance12 dB
- Vertical Isolation, 10 Hz84%


Resources & Downloads
Manuals
CM-225 Users Manual(941.2 kB, PDF)
